應用領域：

　　石油化工、油脂化工、冶金、合成纖維、制藥、食品、海水處理等。適用于供輸送低溫或高溫的燃油、食品油、清潔液、鹽水、堿液及含輕微顆粒腐蝕性介質液體。

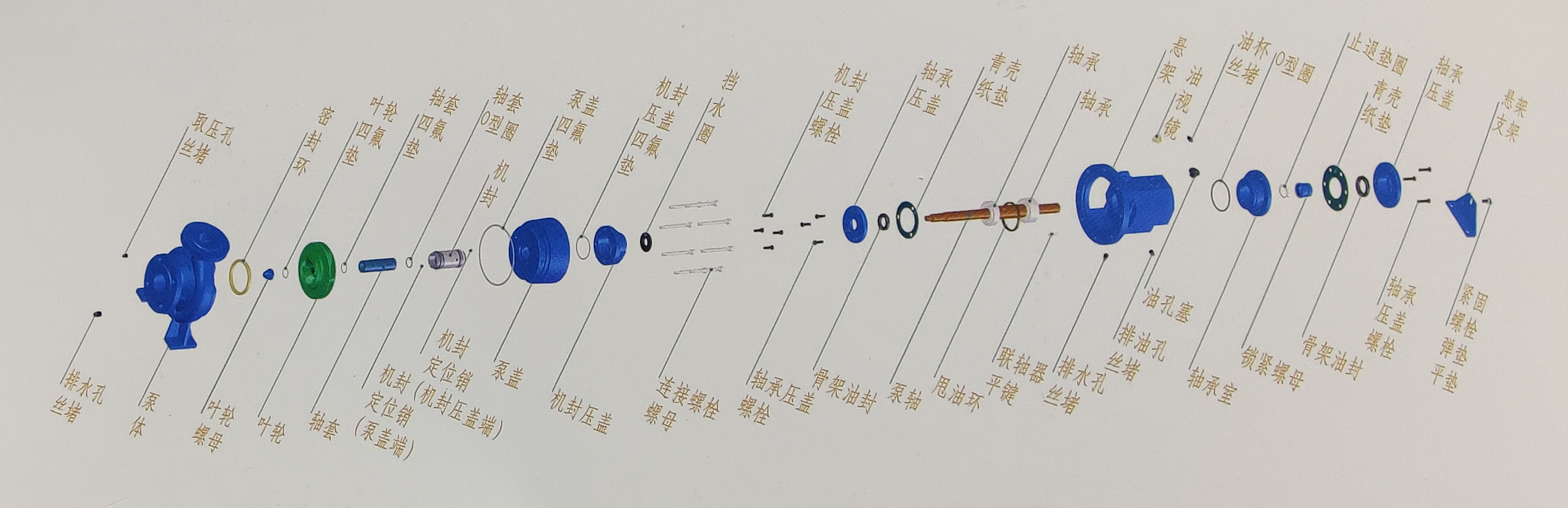

　　NXH系列結構圖：

　　結構特點：

　　1、殼體由渦室、底腳、進出口法蘭共同鑄成整體、進口為軸向、出口為徑向。

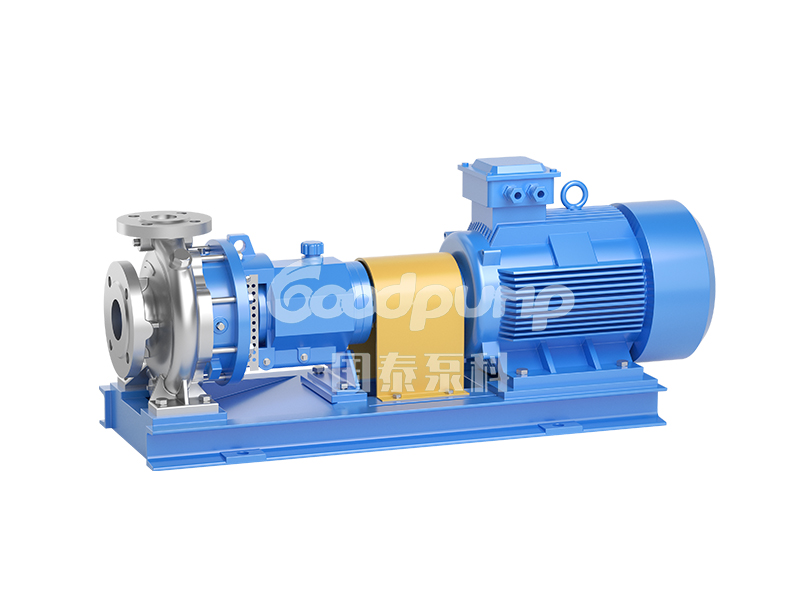

　　2、泵的結構為后開式，維護保養時不許拆卸吸入和排出管道;泵通過聯軸器(需配用加長型聯軸器時請注明)由電機或內燃機(柴油機、汽油機)直接驅動。

　　3、泵的軸封型式常規配置為機械密封，供內部循環沖洗和外部循環沖洗方案，其中外部循環沖洗方式常用于雙端面積封型，特殊需求科按集裝式機封配置提供。

　　4、根據介質的屬性需求，泵體、泵蓋側可配置保溫結構。

　　5、若輸送介質所含的顆粒度超過要求，我司可以提供開式葉輪結構。

　　產品性能

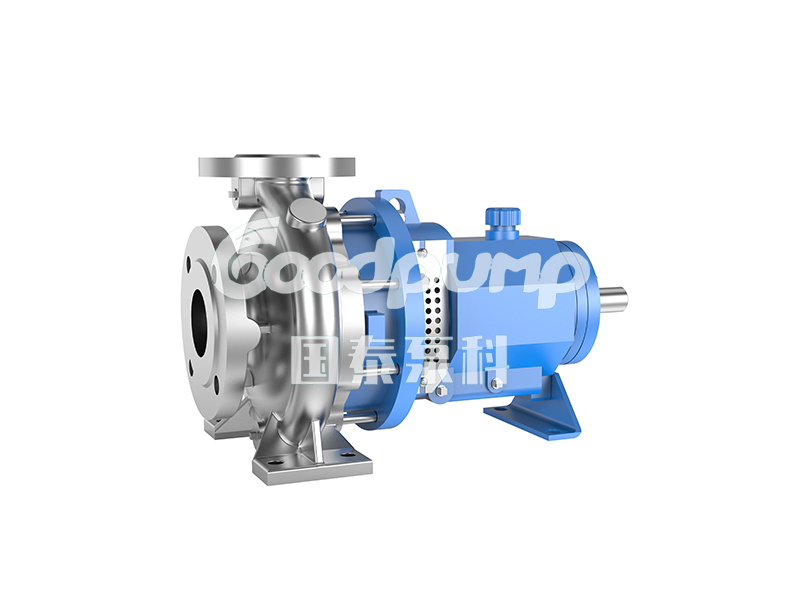

　　產品名稱：NXH系列單級端吸化工離心泵

　　產品標準：DIN24255、ISO2858、ISO24960

　　進口直徑：DN40~DN250

　　出口直徑：DN25~DN200

　　流 量：4.5~1660m³/h

　　揚 程：5.2~150m

　　介質溫度：-10℃~85℃

　　工作壓力：≤1.6MPa

　　法蘭壓力：PN16/PN25

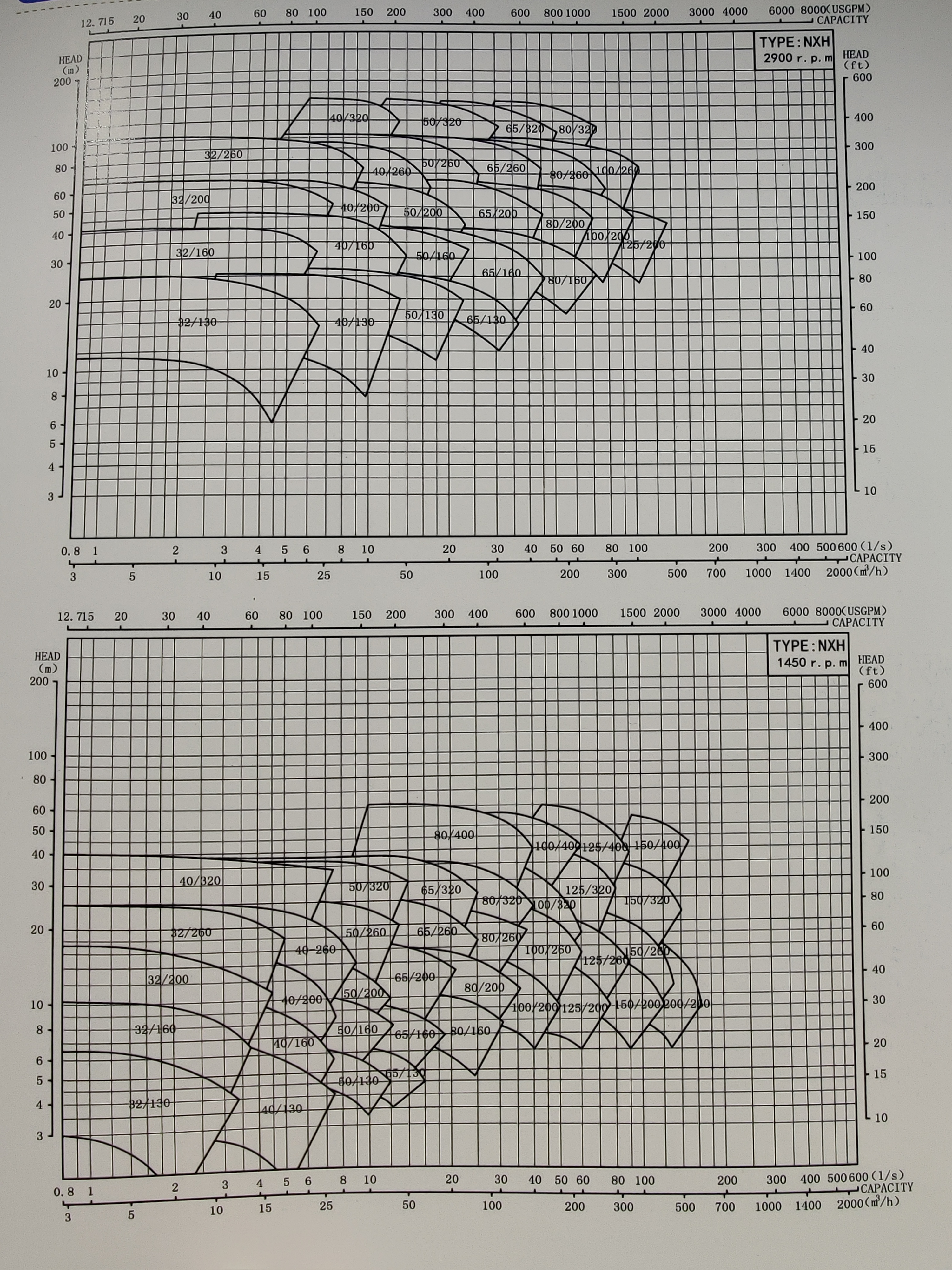

　　型譜圖
